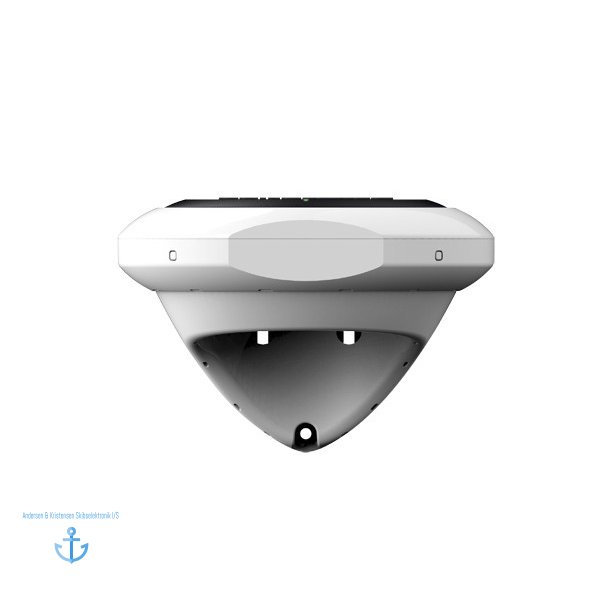

Raymarine Evolution pack EV-1 Sensor Core
I centrum af et hvert Evolution system er den intelligente EV sensor kerne, en 9- akset sensor, der overvåger fartøj bevægelse i alle tre dimensioner. Den innovative EV sensor kerne kombinerer avancerede solid state sensorer med Evolution autopilot processoren i et enkelt, nemt at installere og meget stilrent plasthus. Monter EV sensor kerne over eller under dæk , det barske kabinet er fuldt forseglet og bygget til IPX6 og IPX7 fugtisolering og nedsænkning standarder.
EV -1 autopilot-system består af en Autopilot Kontrol Display, EV - 1 Sensor , Autopilot Control Unit ( ACU) og drivenhed . Drevet enhed ( indenbords mekanisk / hydraulisk eller cockpit monteret ) og korrekt ACU for dit fartøj er afhængig af styresystemet og forskydning af selve fartøjet.
Et eksempel på et EV-1 system kunne være:
I centrum af et hvert Evolution system er den intelligente EV sensor kerne, en 9- akset sensor, der overvåger fartøj bevægelse i alle tre dimensioner. Den innovative EV sensor kerne kombinerer avancerede solid state sensorer med Evolution autopilot processoren i et enkelt, nemt at installere og meget stilrent plasthus. Monter EV sensor kerne over eller under dæk , det barske kabinet er fuldt forseglet og bygget til IPX6 og IPX7 fugtisolering og nedsænkning standarder.
EV -1 autopilot-system består af en Autopilot Kontrol Display, EV - 1 Sensor , Autopilot Control Unit ( ACU) og drivenhed . Drevet enhed ( indenbords mekanisk / hydraulisk eller cockpit monteret ) og korrekt ACU for dit fartøj er afhængig af styresystemet og forskydning af selve fartøjet.
Et eksempel på et EV-1 system kunne være:
- Et p70 eller p70R Autopilot Kontrol Display.
- EV-1 Sensor.
- Autopilot Control Unit (ACU 100)
- Alle driv enheder undtagen Drive-by-wire
Understøttede | |
ACU-100 | Rat, rorpind og 0.5 L Hydraulik |
ACU-200 | Type 1 Raymarine hydraulik, lineære og roterende mekaniske driv enheder |
ACU-300 | Til magnetventils styrede systemer og Raymarines "constant running hydraulic pumps" |
ACU-400 | Type 2 og 3 Raymarine hydraulik, lineære og roterende mekaniske driv enheder |
Funktioner
- Precision overvågning af kurs, hældning, rulning og yaw
- Simple SeaTalk ( ng ) kan kontrollere hoved & ACU
- Fleksible installationsmuligheder
- 9- Axis Intelligent EV Sensor Core
- Solid state sensor teknologi leverer dynamisk nøjagtighed inden for 2 grader i alle forhold.
- Automatisk kompensation for magnetfelter ombord, og pålidelig nøjagtighed i kurs i de nordlige og sydlige ekstremer.
Download manualer her:
>> EV1 og ACU installationsanvisning
